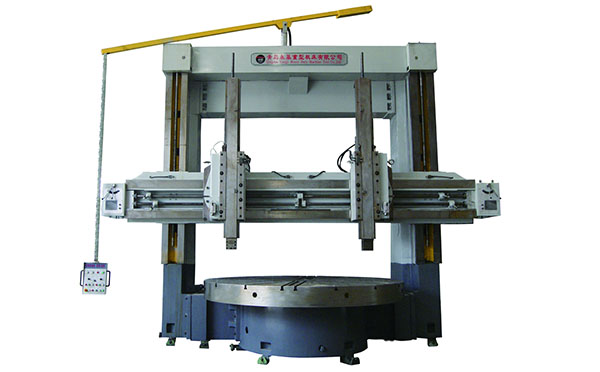

1.本系列機床是萬能雙柱立式車床,可用作粗精車工件的外圓、內孔、端面及內外錐面等加工。
2.工作臺鑲有鋅、鋁、鋼耐磨導軌板,并在導軌間通入(0.2-0.4MPA)壓力油以提高導軌承載能力。工作臺主軸上裝有一個單向推力球軸承和一個雙列短圓柱滾子軸承,以保證主軸旋轉精度。
3.鑄件經過嚴格的人工時效和振動時效,確保了機床的剛性和穩定性。
4.采用先進的超音頻淬火工藝,使機床使用壽命更長。
5.工作臺選用臥軸16級調速,左右刀架選用交流18級調速進給。
6.電氣采用PLC控制,可靠性高。
7.按特殊要求可安裝數顯裝置。
主要技術參數 | 型號Model 單位Unit | C5225×16/12 | C5231×16/12 | C5235×16/12 | C5240×16/12 |
工作臺直徑 | mm | 2250 | 2500/2830 | 2830/3150 | 2830/3150 |
最大切削直徑 | mm | 2500 | 3150 | 3500 | 4000 |
最大工件高度 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
最大工件重量 | t | 12月20日 | 12月20日 | 12月20日 | 12月20日 |
刀桿截面尺寸 | mm | 40×50 | 40×50 | 40×50 | 40×50 |
右垂直刀架 最大切削力 | N | 35000 | 35000 | 35000 | 35000 |
左垂直刀架 最大切削力 | N | 30000 | 30000 | 30000 | 30000 |
總切削力 | N | 63000 | 63000 | 63000 | 63000 |
工作臺 最大扭矩 | N.m | 63000 | 63000 | 63000 | 63000 |
工作臺轉速 | rpm | 16級2~63 | 16級2~63 | 16級2~63 | 16級2~63 |
刀架進給量 | mm/min | 18級0.25-90 | 18級0.25-90 | 18級0.25-90 | 18級0.25-90 |
左右垂直刀架 最大行程水平 | mm | 1400 | 1730 | 1920 | 2165 |
垂直 | mm | 1000 | 1000 | 1000 | 1000 |
左右垂直刀架 搬度極限 | 度 | ±30° | ±30° | ±30° | ±30° |
刀架快速 移動速度 | Mm/min | 1560 | 1560 | 1560 | 1560 |
橫梁最大行程 | mm | 1250 | 1250 | 1250 | 1250 |
橫梁升降速度 | mm/min | 350 | 354 | 354 | 354 |
主電動機功率 | kw | 交流55 | 交流55 | 交流55 | 交流55 |
橫梁升降 電機功率 | kw | 7.5 | 11 | 11 | 11 |
機床重量(約) | t | 33 | 36.3 | 40.2 | 47.8 |
