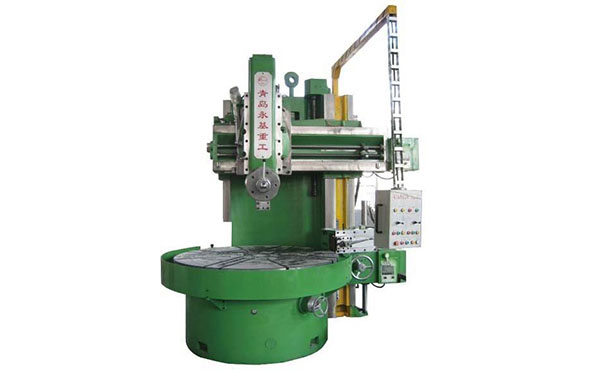

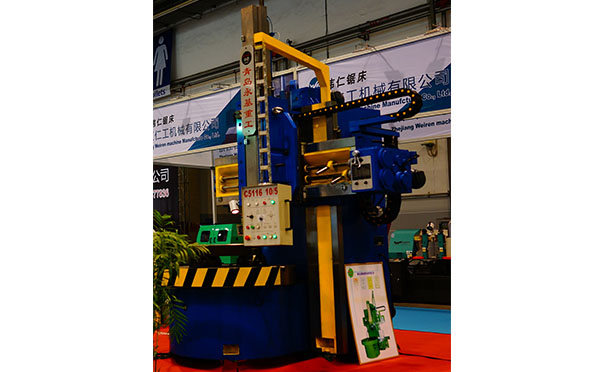

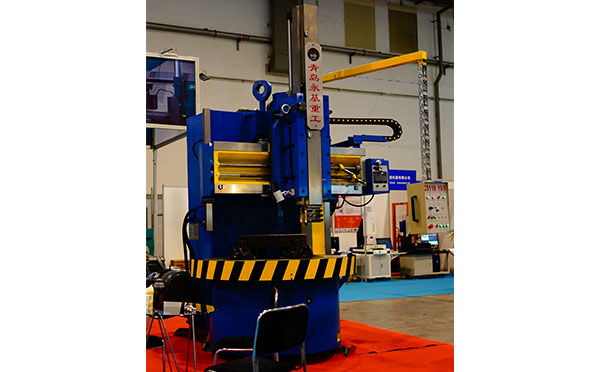

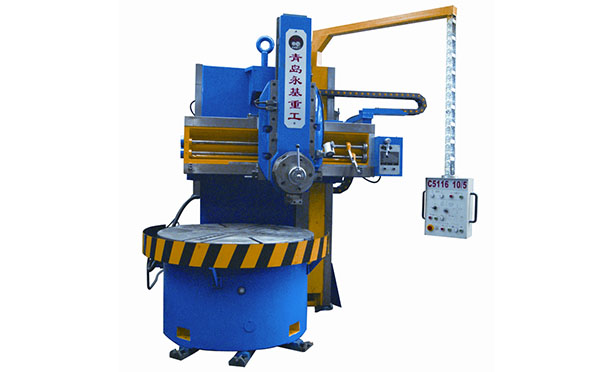

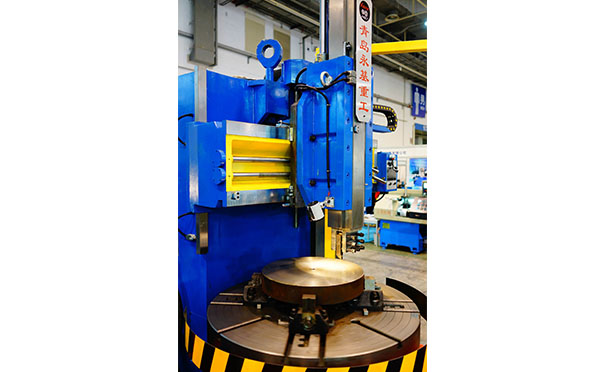

1.本系列是萬能型立式車床,可用于內外圓柱面、圓錐面、端面、切槽等粗、精車加工。
2.工作臺鑲有鋅、鋁、銅耐磨導軌板,并在導軌間通入壓力油,主軸徑向采用NN30型雙柱滾子軸承,因而工作臺承載能力大,回轉精度高。
3.工作臺轉速選用16級調速,刀架選用12級調速進給。
4.鑄件經過嚴格的人工時效和振動時效,確保了機床的剛性、穩定性。
5.采用先進的超音頻淬火工藝,使機床使用壽命更長。
6.電氣采用PLC控制,可靠性高。
7.按特殊要求可安裝數顯裝置。
主要技術參數 | 型號Model | CA5112 | CA5116 | CA5120 | CA5123 |
單位Unit | |||||
最大車削直徑 | mm | 1250 | 1600 | 2000 | 2300 |
工作臺直徑 | mm | 1010 | 1400 | 1800 | 1800 |
最大工件高度H | M | 1/1.5 | 1/1.5 | 1.25/1.6 | 1.25/1.6 |
最大工件重量W | t | 5 | 5月8日 | 8月12日 | 8月12日 |
垂直刀架 最大切削力 | KN | 20 | 25 | 25 | 25 |
側刀架最大切削力 | KN | 20 | 20 | 20 | 20 |
工作臺最大扭矩 | KN.m | 17.5 | 25 | 32 | 32 |
工作臺轉速范圍 (16級)/無級 | r/min | 6.3-200 | 5-160 | 2.5-125 | 3.2-100 |
刀架進給量范圍 (12級)/無級 | mm/min | 0.8-86 | 0.8-86 | 0.8-86 | 0.8-86 |
垂直刀架滑枕行程 | mm | 650 | 800 | 800 | 800 |
側刀架滑枕 水平行程 | mm | 500 | 500 | 630 | 630 |
側刀架垂直行程 | mm | 970 | 980 | 1180 | 1180 |
刀架快速移動速度 | mm/min | 1800 | 1800 | 1800 | 1800 |
刀桿截面高度 | mm | 40 | 40 | 40 | 40 |
主電機功率 | KW | 22 | 30 | 37 | 37 |
機床外形尺寸 (長×寬×高) | cm | 236×247 ×348 | 283×287 ×340 | 321×405 ×380 | 323.5×324.9 ×391 |
機床重量(約) | t | 8.3/8.9 | 13.8/14.1 | 17.5/17.8 | 19/19.3 |
